近期，Materialise正處理一個史無前例的龐大的工作量的SLA 3D打印項目——為西歐展出的第一個猛犸象骨架進行完全3D打印重建。

組成骨架的320塊骨頭經過掃描和數字重建，將進行3D打印，完成并配備定制框架以支撐骨架。從10月開始，3D打印的猛犸象將在比利時城市Lier展出，這里是原始猛犸象的發現地。

以比利時城市命名的利爾猛犸象自1869年以來一直在布魯塞爾皇家比利時自然科學研究所展出近150年。但現在它將回到Lier，從10月開始將以3D打印方式展示。

Materialise正在與博物館合作，對整個骨架進行3D打印，整個骨架由320塊骨頭組成......畢竟，猛犸象是有史以來最大的陸地哺乳動物之一。我們之前見過3D打印的猛犸象重建和雕像，但不是這些比例。

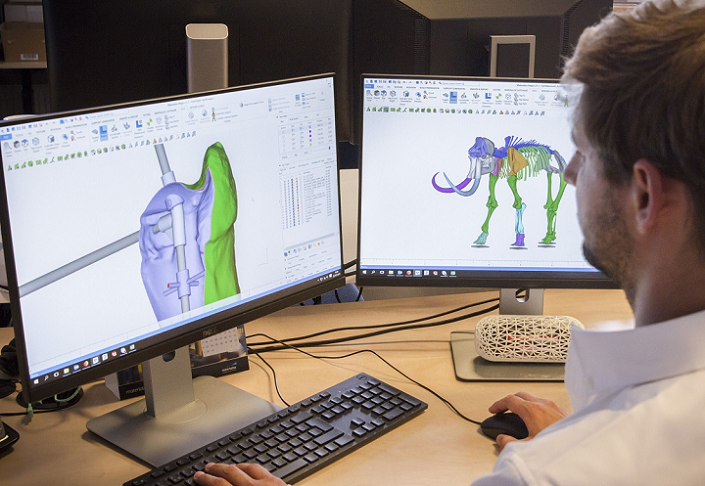

重建猛犸象對Materialise工程師來說是一個重大挑戰。猛犸象的320塊骨頭中的每一塊都在布魯塞爾的博物館進行掃描，然后通過與其常駐古生物學家的密切合作對骨骼進行數字化重建，以達到最高的解剖精度。每次掃描也需要使用Materialize Magics軟件清理和準備3D打印機，因?yàn)閽呙柚皇巧?D圖像而不是適合3D打印的結構合理的3D形式。

Materialise工程師在開發一種由碳制成的更復雜，準隱形的內部安裝結構時也面臨著挑戰，而不是堅持原有的19世紀外部安裝系統。

在數字階段工作時，他們必須確定如何最好地將這種定制結構安裝在骨骼內，并整合碳管的入口和出口孔。Materialise 應用其子公司RapidFit豐富的汽車工具專業知識，并創造了一種輕巧但堅固的結構，重量只有300公斤。

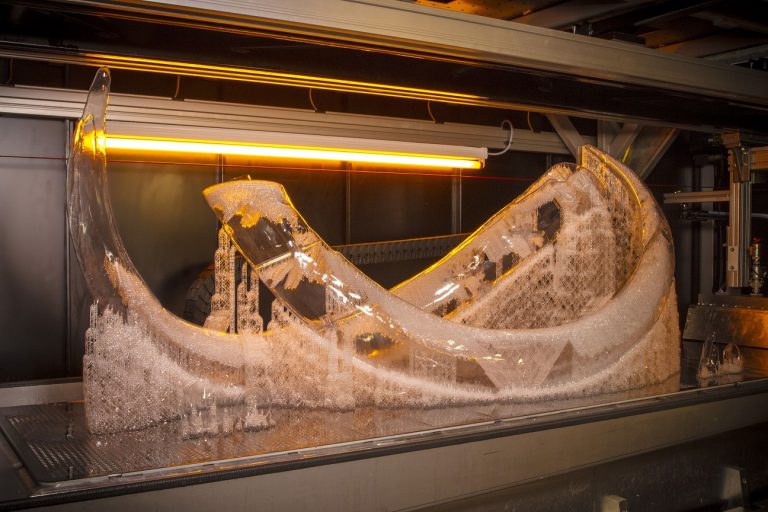

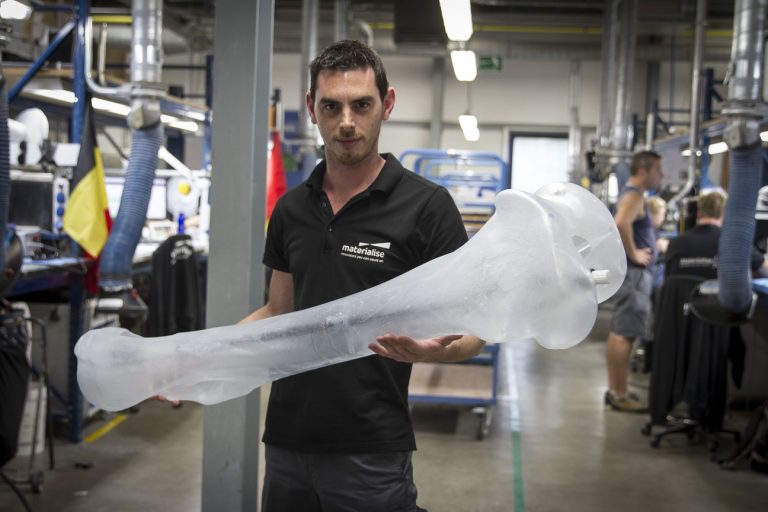

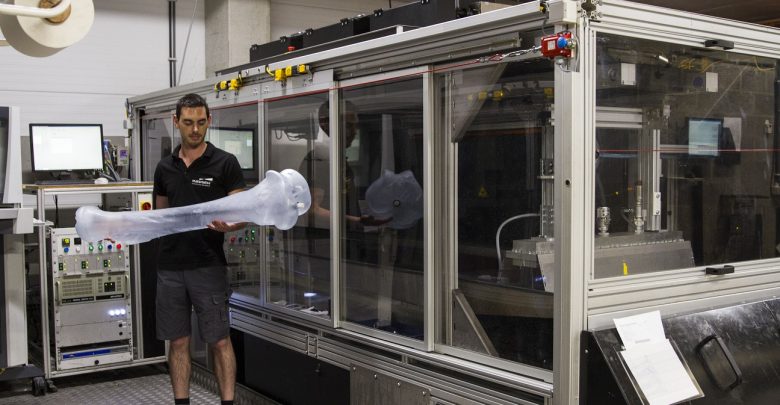

巨型復制品巨型骨頭很快將在9臺Materialise的Mammoth SLA 3D打印機上進行3D打印，該打印機專為需要超大打印容量的項目而設計(打印機床尺寸為2200x700x800mm）。采用0.1mm精度的樹脂，猛犸象將需要一個多月的時間才能完成打印，然后再進行涂裝，并涂上不同的涂料，紋理和漆，這樣骨頭就可以像原來的骨架一樣精確地貼合可能。

“該項目的規模具有挑戰性，特別是因?yàn)槲覀儽仨殞⒉煌I(lǐng)域的專家聚集在一起，包括工程師，古生物學家和精加工專家，并在完成最后期限的同時調整我們對成品模型的愿景”，項目經理Gertjan Brienen表示?！霸脊羌艹尸F(xiàn)出一些不準確的地方，反映了150年前最初安裝時的知識。一個例子是它的尾巴長度，我們現在知道它比最初想象的要短。最初的猛犸象骨骼也缺少一些骨頭，包括它的左側牙齒。我們鏡像了正確的牙齒，并在Materialise 3-matic中重新創建它，以獲得比用于完成原始骨架的木制牙齒更精確的復制品。通過鏡像原始骨骼結構的一部分，也可以精確地恢復破碎的上頜。這意味著3D打印的猛犸象將比原始的更加科學準確?！?/p>

Materialise對于考古項目并不陌生，之前曾為Tutankhamun國王和冰鼴鼠的身體進行3D打印重建工作。在這個項目中，他們與比利時皇家自然科學研究所的古生物學家MietjeGermonpré博士密切合作?！?D打印越來越多地被證明是古生物學領域非常有用的工具，使我們能夠在不破壞珍貴原件的情況下研究化石，并與世界各地的同仁在同一化石上進行合作。MietjeGermonpré博士說：“有史以來第一個完整的巨型骨架是3D打印的，這是一種獨特的體驗?！?/p>
